voici une copie du tuto que j'ai posté en Face
Salut à tous

voici un petit tuto pour tweaké une platine philips ou marantz embarquant ce DAC

mrfernand m'a "confié" une de ces (nombreuses?) dernière acquisition  afin que je fasse ce tuto

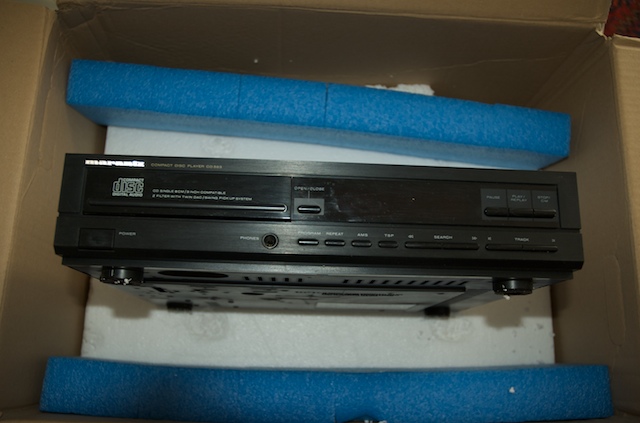

il commencera donc par le déballage la platine était bien emballée


en assez bon état



par contre, pleine de poussière, j'ai passé le doigt sur une puce pour que vous puissiez constater


je teste elle a l'air de fonctionner
le truc maintenant c'est de transformer cendrillon en Princesse Cool

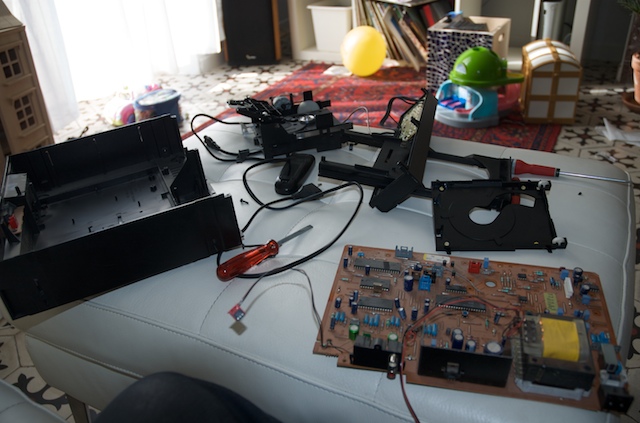

on démonte et ça ressemble à ça :

 et du coup ça marche beaucoup moins bien Rolling Eyes

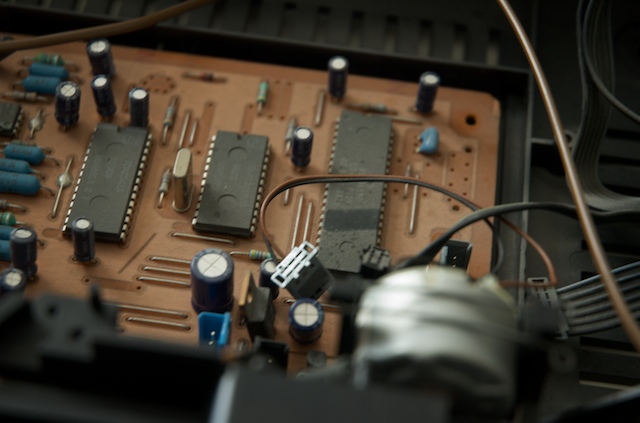

tout d'abord il faut trouver les puce sur lesquelles on va "travailler" il suffit pour ça de savoir lire puisque comme pour le port salut c'est marqué dessus

les 3 qui nous intéressent  dans ce cas  portent les ref suivantes : 1541A saa7220 et saa7210

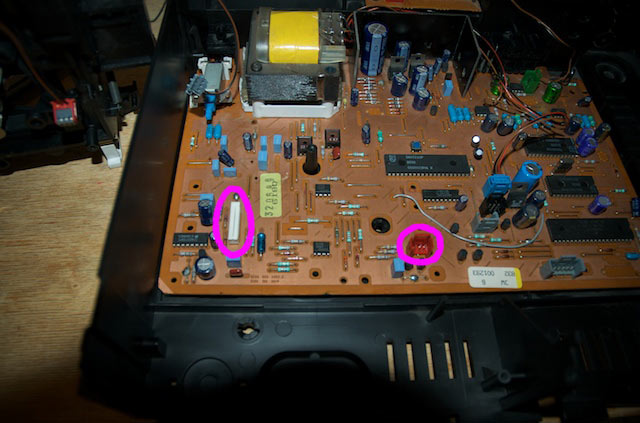

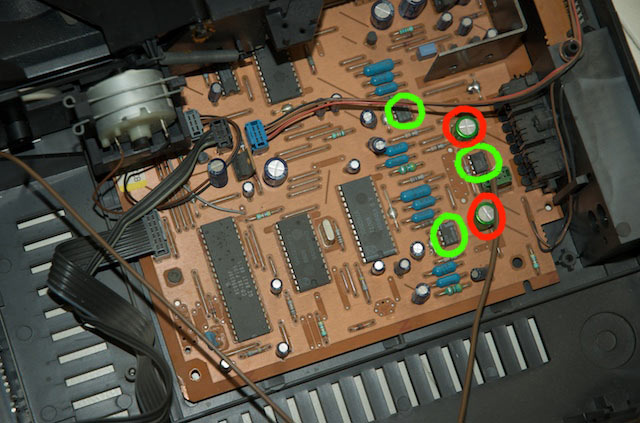

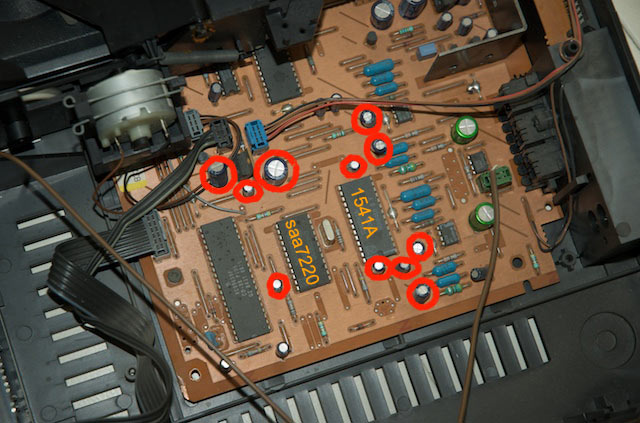

étapes 1  changements des condos chimiques d'alimentations, du Dac, et  de Saa 7220 puis de ceux des AOP ils sont entourés en rouge sur cette photo ,pour de meilleur resultat (d'après lampizator on double la capacité et on augmente légèrement le voltage)
vous pouvez utiliser pour cela n'importe quel condos low esr tel que Sanyon OSCON, panasonic FC, nichicon muse etc...)


on change ensuite les AOP entourés en vert sur cette photo

noté que je n'ai pas changé les 2 condos entouré sen rouge car ceux ci était déjà de bonne qualité (Nichicon Muse)


étape 2

on tourne le PCB et on attaque le dessous si vous avez de très gros doigts ou 2 main gauches il faudra vous arrêtez là Mr. Green (quoi que ?)

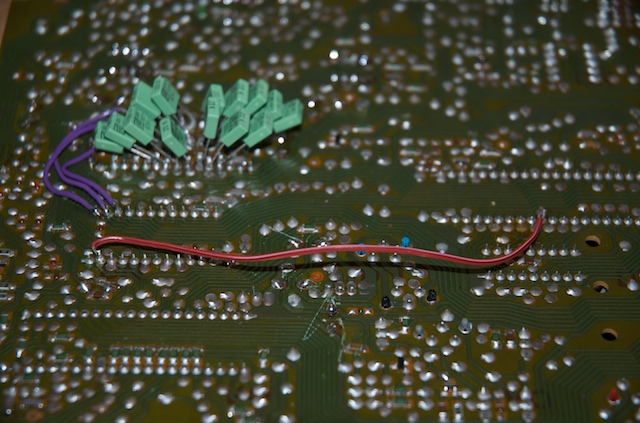

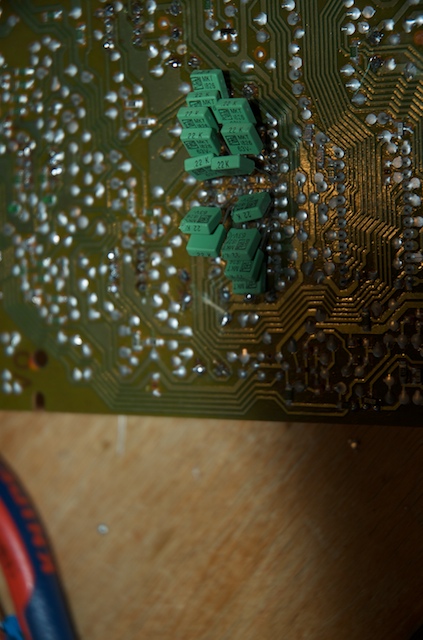

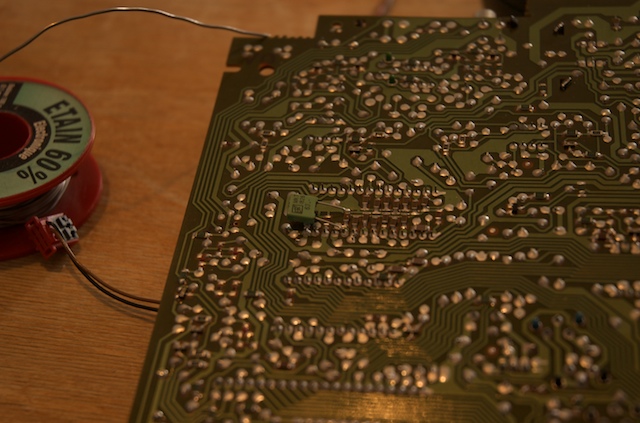

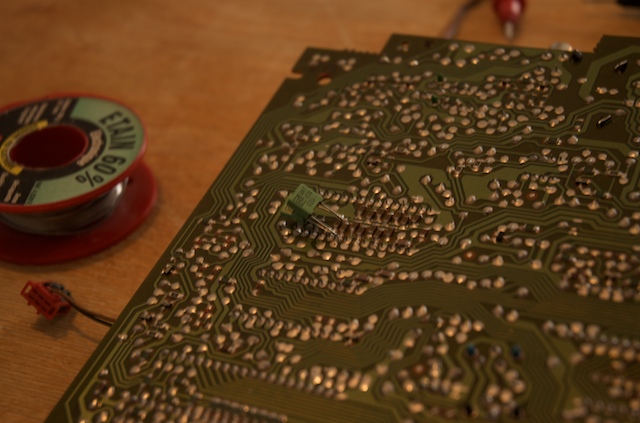

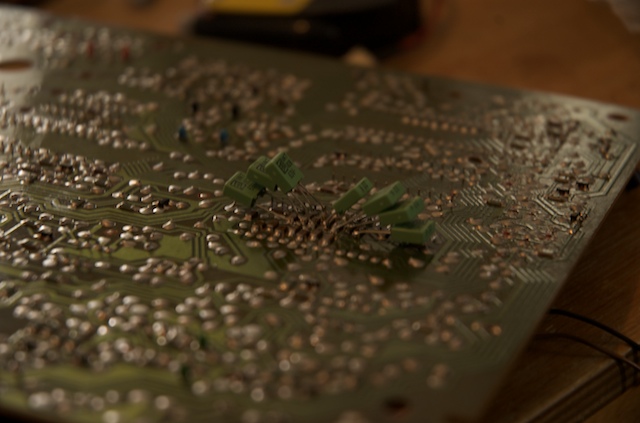

a / pose de condos de liaisons du dac (220nF ou 0,22uF 63V ) en parallèle des CMS existant  (vous pouvez utilisé du wima ,vishay roederstein ou équivalent)

on y va petit a petit




pour arriver au final à ça:


Bim votre lecteur est tweaké vous pouvez vous arrêter là si vous le souhaiter mais AMHA le 1541A sonne beaucoup mieux en mode non OS donc étape 3

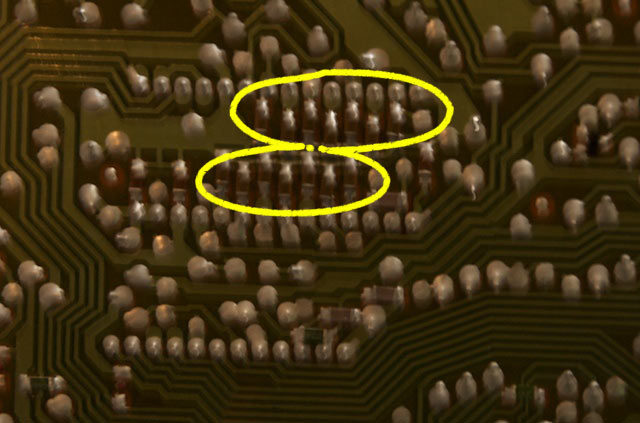

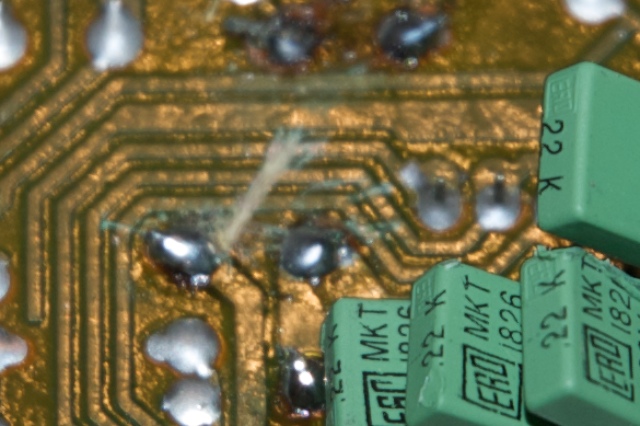

couper au cuter les pistes 1,2 et 3 du Dac tel que ceci

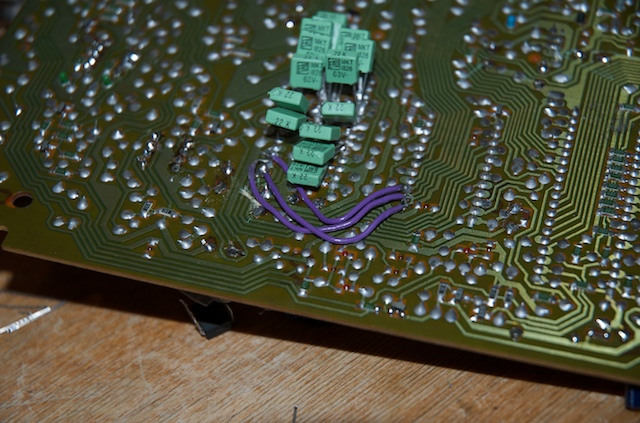

ensuite relier les pin 1 ,2 et 3 du dac respectivement au pin 1,2 et 3 du SAA7220 tel que ceci


à ce stade le lecteur est en mode non OS si vous remontez à ce stade vous aurez du bruit entre les pistes (du son qui sort le temps que le laser passe à la piste suivante il faut donc réactivé le mute
pour cela il suffit dans ce cas de retirer un cable entre la pin 23 du 7220 et la pin 11 du 7210 tel que ceci:


voila on peut remonter
sauf que dans ce cas il s'agissait d'un modèle format midi qui n'a pas la place en dessous pour les modif (c'est la premiere fois que ca m'arrive

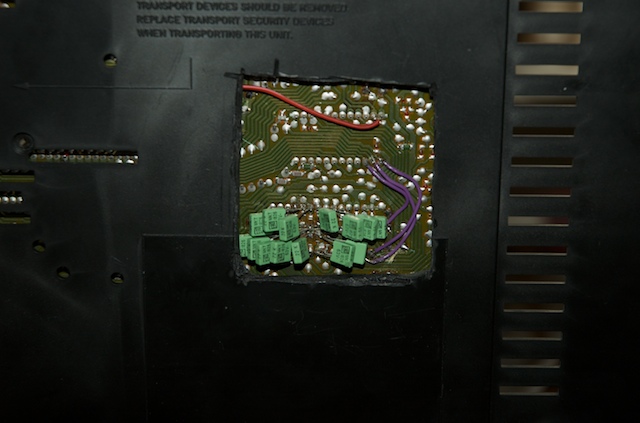

i j'ai fait donc due faire une découpe au dremel a la punk (ou a la mitch bourré)


on remonte la carte on rebranche (les cables)

etape chiante remonter le mécanisme on n'oublie pas la nappe et la prise en dessous


on rebranche bien toute les nappes et les prises et hop (vous remarquez que de l'exterieur rien ne laisse présager des 560 ch sous le capot



et voici le CR d'écoute de mrfernand qui l'a comparé au même lecteur d'origine

bien reçu la bete de course hier,et premiers essaies

Montage identique,méme cable,sur les 2 sorties aux.

Premier essaie avec Camille Bazbaz:
ben,disons que avec l'origine c'est pas mal,et avec la "Sammy",il y a quelqu'un qui a enlevé un gros rideau de devant les enceintes..tout est plus clair,plus détaillé,beaucoup plus aéré.

Ensuite,une chanson que je connais parfaitement:
"Pyramid song" de Radiohead : la,le phénoméne est encore plus surprenant...pendant l'intro on saisit beaucoup plus de détails,de petits sons qui passent complétement a travers sur l'origine...bluffant !!!

Et bien moi,je dis bravo MONSIEUR Sammy !!! Ou comment ,avec peu d'investissement,transformer complétement une platine. D'ailleurs,je pense pouvoir dire,mais il me corrigera si je me trompe,on peut faire cette modif sur pas mal d'autres bases,tellement le 1541A a été utilisé sous de nombreuses marques...

Encore merçi Sammy.. Okay
