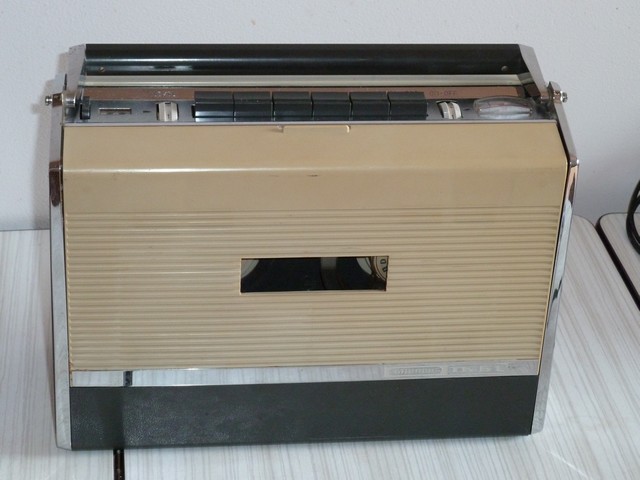

Post Grundig TK 6 L Reply with quote
Salut à vous,

Il y a presque un an je sors ce magnétophone du placard pour regarder et pour essayer de lire des bandes magnétiques. Celui-ci fonctionne pendant 3 jours et puis plus rien ... il n'a pas été brutalisé pendant cette courte période. Je regarde tout de même à l'intérieur, rien à l'horizon ... Puis, en cherchant sur le net un artisan de vieilleries audio sur Paris, je tombe sur une boutique près du Jardin du Luxembourg, allez je tente le coup. Je me dis que ça ne pourra lui faire que le plus grand bien de faire un tour en RER par cette chaleur de juillet 2010.

- Bonjour monsieur, il ne marche plus !
- Oh ça ne doit pas être grand chose !

Une semaine plus tard le portable sonne :

- Oui ?
- On n'a pas pu le réparer, il faudrait tout démonter et ça couterait trop cher ...
- Ah ... merde.

Je passe le récupérer :

- Je vous dois combien ? (je m'attendais à y laisser un bras et un rein ... )
- Bah rien on n'a pas pu le réparer. (putain, j'y croyais pas)

Puis, une semaine après je regarde les TK aux enchères et me dis que ça pèse un âne mort ces vieux bousins ...

Magneto remisé jusqu'à nouvel ordre.


22/05/2011

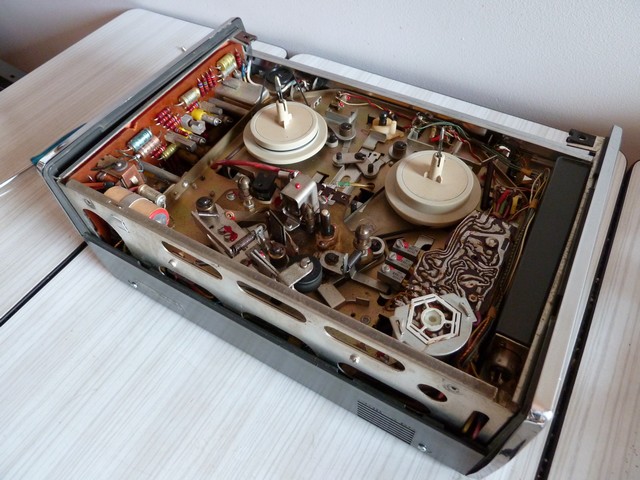

Pas loin d'un an plus tard, je me dis qu'un nouveau contrôle des tensions ne serait pas un mal. Je ressors le Grundig, le démonte, le branche, l'allume et toujours rien. Puis vient le contrôle, 19V par ci, 0V par là ... Et je vois 2 chimiques câblés d'une drôle de façon : ils ont des câbles reliés à la masse mais pourquoi ne sont-ils pas câblés ensemble ?

Contrôle de conductivité, l'un sonne au châssis et l'autre NON !!! Je me dis qu'une masse dans le vide, ça n'existe pas. Une petite soudure plus tard, mise en route et là ... le tambour tourne !! Hourra, j'ai gagné.

De nouveaux tests de lecture se montrent concluants, le HP du magnéto, c'est bien mais il doit être possible d'aller plus loin en le branchant sur l'ampli. Ah j'ai pas de DIN/RCA ! En sortant du taf, direction St Quentin (et oui c'est ouvert le lundi), 45 min de RER plus tard, je demande à Google comment est câblé un DIN 5 pins 180°. Fer dégainé, étain parré, me voila lancé dans l'accouplement d'un TK 6 L avec un Luxman LV-112.

Et ça marche !!







29/05/2011

Petit test d'enregistrement avec Solo Monk, prephono relié au TK, ça sature énormément !!! Et avec le prepre Hiraga directement ? Ah, là c'est bon, volume de l'H2 au max et ajustement sur le TK c'est OK. Par contre à lecture et bien ... il y a énormément de variation ...

D'après vous la courroie est à changer ? J'ai regardé pour la sortir et bien je ne comprends pas trop, si vous avez la solution ce serait cool. Merci.

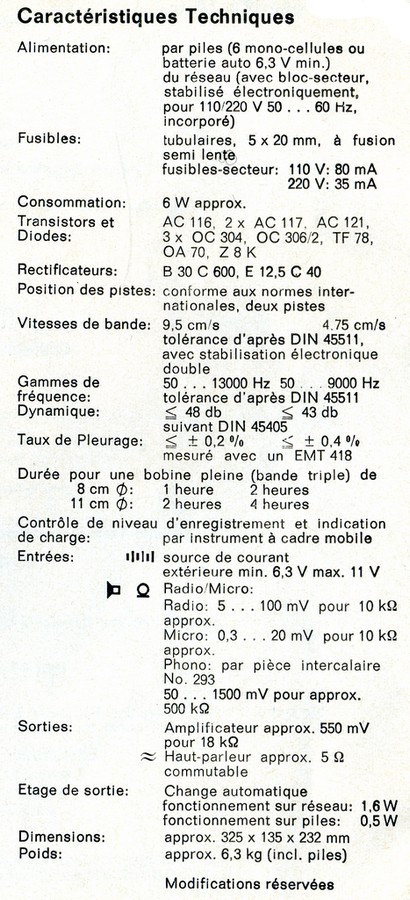

Caractéristiques :


_________________
- Pro-Ject Opera III, Pearl, PAS2
- TD184, bras Sony, MP-10, DL-103, H2, PH-1
29.05.11 13:53
Publicité






Post Publicité
PublicitéSupprimer les publicités ?

29.05.11 13:53
Etienne59
news

Offline

Joined: 25 Sep 2009
Posts: 98
Localisation: En face d'Evian
Point(s): 99
Moyenne de points: 1.01

Post Grundig TK 6 L Reply with quote
Salut,
Sur quelle entrée du magnéto as-tu branché l'ampli?
31.05.11 20:14
blacksnake
news

Offline

Joined: 11 May 2008
Posts: 741
Masculin
quel(s) model(s) de platine(s) vinyl: Pro-Ject Opera III & TD184, bras Sony
Point(s): 740
Moyenne de points: 1.00

Post Grundig TK 6 L Reply with quote
Sur le TK 6 L il y a 3 connecteurs :

- Sortie HP
- Entrée/Sortie sur prise DIN 5
- Prise pour transfo 9V

Sur une prise DIN5, c'est la broche 1 pour la sortie du signal.

_________________
- Pro-Ject Opera III, Pearl, PAS2
- TD184, bras Sony, MP-10, DL-103, H2, PH-1
31.05.11 22:07
Etienne59
news

Offline

Joined: 25 Sep 2009
Posts: 98
Localisation: En face d'Evian
Point(s): 99
Moyenne de points: 1.01

Post Grundig TK 6 L Reply with quote
A voir la fiche technique, les entrées de ce Grundig sont très sensible ce qui explique la saturation. J'ai connu cela sur des enregistreurs allemands. La solution est de mettre un atténuateur avec un mélangeur mono. C'est une affaire de quelques résistances, deux ou trois pour ton cas.
05.06.11 21:46
blacksnake
news

Offline

Joined: 11 May 2008
Posts: 741
Masculin
quel(s) model(s) de platine(s) vinyl: Pro-Ject Opera III & TD184, bras Sony
Point(s): 740
Moyenne de points: 1.00

Post Grundig TK 6 L Reply with quote

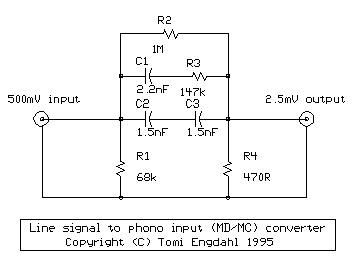

Un filtre anti-riaa pour tester l'enregistrement des cd qui fonctionne plutôt bien. Cela vaut-il le coup de tester différent montage que l'on trouve sur la toile ?

tks Wink



_________________
- Pro-Ject Opera III, Pearl, PAS2
- TD184, bras Sony, MP-10, DL-103, H2, PH-1
19.04.12 22:26
COSITHO
Utilisateur présenté

Offline

Joined: 25 Jun 2016
Posts: 8
Localisation: S - E
Masculin
quel(s) model(s) de platine(s) vinyl: THORENS TD 166 MKII - MARANTZ TT530 - PIONEER PL512 D
Point(s): 8
Moyenne de points: 1.00

Post Grundig TK 6 L Reply with quote
blacksnake wrote:
Salut à vous,

Il y a presque un an je sors ce magnétophone du placard pour regarder et pour essayer de lire des bandes magnétiques. Celui-ci fonctionne pendant 3 jours et puis plus rien ... il n'a pas été brutalisé pendant cette courte période. Je regarde tout de même à l'intérieur, rien à l'horizon ... Puis, en cherchant sur le net un artisan de vieilleries audio sur Paris, je tombe sur une boutique près du Jardin du Luxembourg, allez je tente le coup. Je me dis que ça ne pourra lui faire que le plus grand bien de faire un tour en RER par cette chaleur de juillet 2010.

- Bonjour monsieur, il ne marche plus !
- Oh ça ne doit pas être grand chose !

Une semaine plus tard le portable sonne :

- Oui ?
- On n'a pas pu le réparer, il faudrait tout démonter et ça couterait trop cher ...
- Ah ... merde.

Je passe le récupérer :

- Je vous dois combien ? (je m'attendais à y laisser un bras et un rein ... )
- Bah rien on n'a pas pu le réparer. (putain, j'y croyais pas)

Puis, une semaine après je regarde les TK aux enchères et me dis que ça pèse un âne mort ces vieux bousins ...

Magneto remisé jusqu'à nouvel ordre.


22/05/2011

Pas loin d'un an plus tard, je me dis qu'un nouveau contrôle des tensions ne serait pas un mal. Je ressors le Grundig, le démonte, le branche, l'allume et toujours rien. Puis vient le contrôle, 19V par ci, 0V par là ... Et je vois 2 chimiques câblés d'une drôle de façon : ils ont des câbles reliés à la masse mais pourquoi ne sont-ils pas câblés ensemble ?

Contrôle de conductivité, l'un sonne au châssis et l'autre NON !!! Je me dis qu'une masse dans le vide, ça n'existe pas. Une petite soudure plus tard, mise en route et là ... le tambour tourne !! Hourra, j'ai gagné.

De nouveaux tests de lecture se montrent concluants, le HP du magnéto, c'est bien mais il doit être possible d'aller plus loin en le branchant sur l'ampli. Ah j'ai pas de DIN/RCA ! En sortant du taf, direction St Quentin (et oui c'est ouvert le lundi), 45 min de RER plus tard, je demande à Google comment est câblé un DIN 5 pins 180°. Fer dégainé, étain parré, me voila lancé dans l'accouplement d'un TK 6 L avec un Luxman LV-112.

Et ça marche !!







29/05/2011

Petit test d'enregistrement avec Solo Monk, prephono relié au TK, ça sature énormément !!! Et avec le prepre Hiraga directement ? Ah, là c'est bon, volume de l'H2 au max et ajustement sur le TK c'est OK. Par contre à lecture et bien ... il y a énormément de variation ...

D'après vous la courroie est à changer ? J'ai regardé pour la sortir et bien je ne comprends pas trop, si vous avez la solution ce serait cool. Merci.

Caractéristiques :







Bonjour à tous!


C'est avec plaisir que j'interviens dans ce sujet, car moi aussi je cherche à remplacer la courroie du cabestan dans mon GRUNDIG TK 6L.
Elle est légèrement crantée et, comme elle est usée, je cherche à la trouver en pièce détachée ou en équivalent.


Merci de cliquer pour agrandir...






N'hésitez pas à me suggérer votre solution...   Wink

_________________
Vaux mieux un audio amateur proche, qu'un spécialiste hifi lointain.
26.02.19 14:40
